重型货架（横梁式托盘货架）——工业仓储重载存储的核心解决方案

一、什么是重型货架

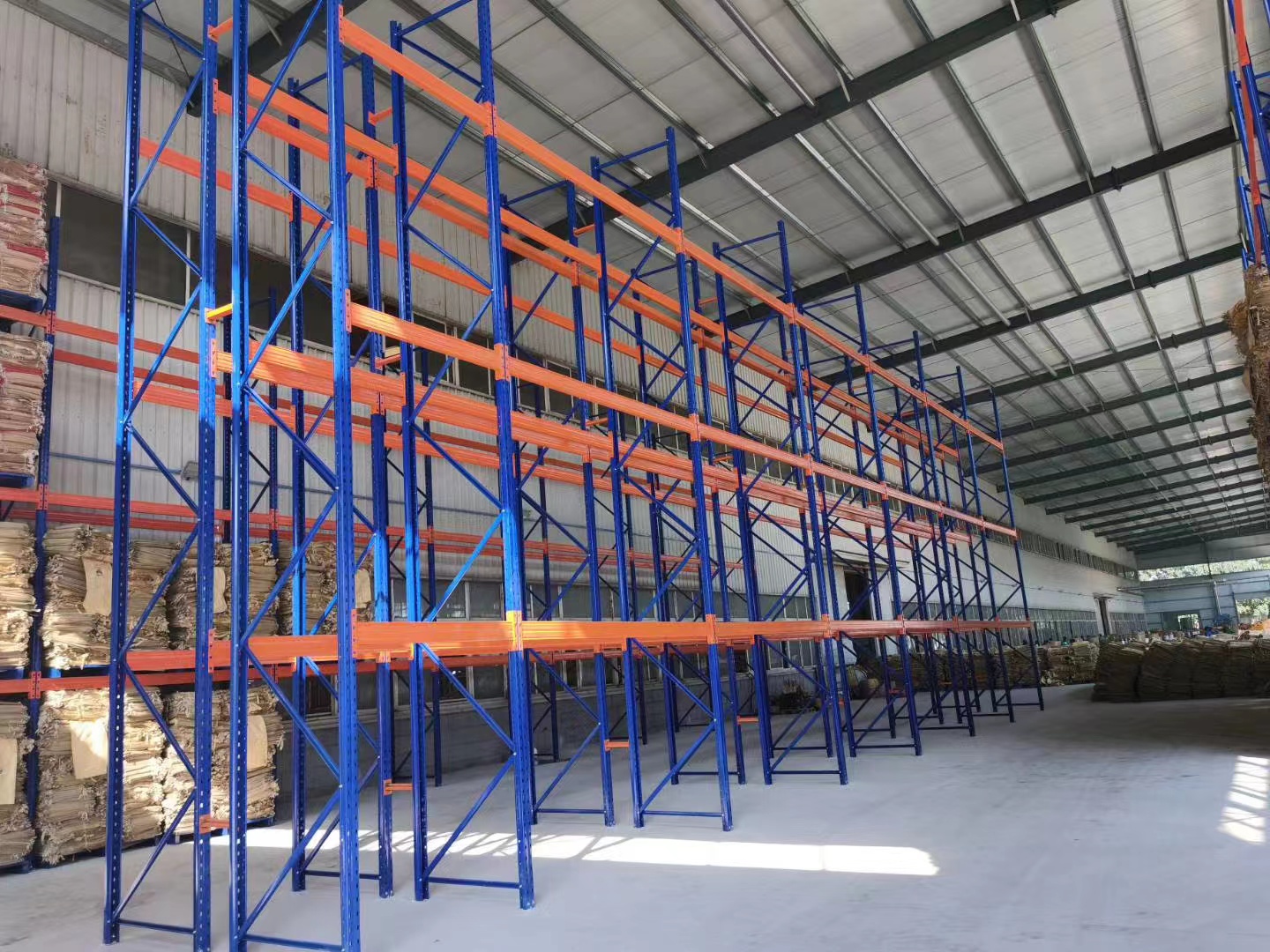

重型货架又称横梁式货架、托盘式货架或货位式货架，是工业仓储中最常用的一种重载存储设备。它以托盘（或仓储笼）为存储单元，通过立柱片与横梁组成的全组装式框架承载货物，单层额定载重通常在500kg～5000kg，部分超重型定制可达5～10吨/层，配合叉车等机械化设备实现高效存取。

二、基本结构与组成

三、常见规格与参数

• 单元跨度（长）：一般≤4m，常见2700～3600mm（适配1200/1100mm标准托盘，两侧各留约100mm间隙）

• 深度：通常800～1500mm，依托盘进叉方向定

• 高度：低/中位仓库一般≤12m；超高位自动化立体库可达25～30m（分段立柱拼接）

• 层高调节：以50mm或75mm为整数倍自由升降，适应不同货物高度

• 通道宽度：平衡重叉车需≥3.0～3.5m；前移式叉车约2.7～3.0m；窄巷道（VNA）专用叉车约1.6～2.0m

四、主要分类与衍生形式

• 标准横梁式（托盘）货架：最普遍，100%任意货位拣选，适合多品种、高频出入库场景。

• 双深位货架：前后两排托盘并列，需配伸缩叉或双深位叉车，存储密度较标准型提高约20%，拣选率降至约50%。

• 窄巷道货架（VNA）：缩小通道至1.6～2m，需专用三向堆垛叉车，空间利用率比普通横梁式提升20%～40%。

• 贯通式/驶入式货架：取消中间通道和部分立柱，叉车进入货架内部存取，适合少品种大批量（如饮料、化工桶），存储密度可达80%以上。

• 重力式/穿梭车货架：利用滚轮轨道或穿梭车实现先进先出（FIFO）或高密度自动化存取，适合大型物流中心。

五、典型应用场景

• 制造业：汽配、机械装备、大型模具、钢材卷材、化工原料等重型物料托盘化存储

• 物流与电商：第三方物流（3PL）中心、区域配送仓的大批量托盘货物周转

• 零售/食品/医药：中央仓库大批量整箱商品存储，可配合温湿度控制系统使用

• 特殊行业：军工、医疗设备等高价值或需严格管理的重型物资

六、选购与设计注意事项

1. 荷载核算：按最重单托重量×1.2～1.5倍安全系数选择横梁与立柱规格，注意区分"层载"与"总载荷"。

2. 仓库条件：确认地面承重（普通重型货架区建议≥2吨/m²，高位需地基加固）、仓库净高、消防设施位置。

3. 托盘匹配：明确托盘尺寸（1200×1000mm或1100×1100mm等）、进叉方向及底脚结构（川字底最适合货架使用）。

4. 安全配件：高位或高频叉车作业区域强烈建议加装立柱护脚、防撞栏及背连杆。

5. 规范符合：正规产品应符合《GB/T 28576 仓储货架 术语》《JB/T 5323 钢货架技术条件》及《GB 50017 钢结构设计规范》，横梁挠度宜控制在L/200～L/300以内。

七、安装与使用安全规范

• 安装顺序：组装立柱片（横撑+斜撑）→竖立并临时固定→挂接横梁→调平锁紧安全销→加装背连杆与防撞件→用地脚螺栓/化学锚栓锚固地面。

• 使用原则：底层放重货、高层放轻货；严禁超载；货物码放均匀，不得集中堆载于局部；叉车作业时注意控制速度，避免撞击立柱。

• 日常维护：定期检查横梁挂钩是否松动、安全销是否缺失、立柱有无变形或撞击损伤，发现问题立即停用并整改。
